GL

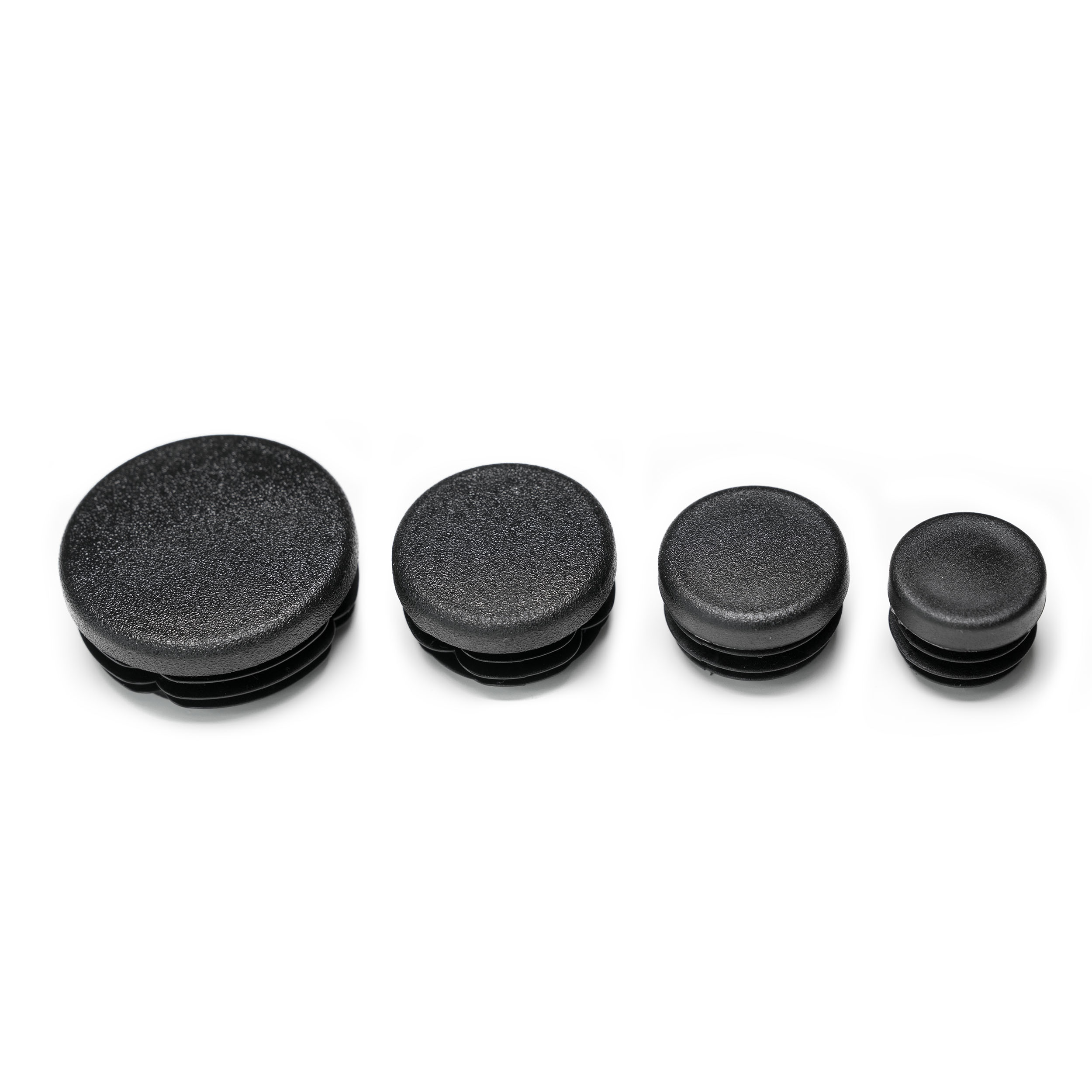

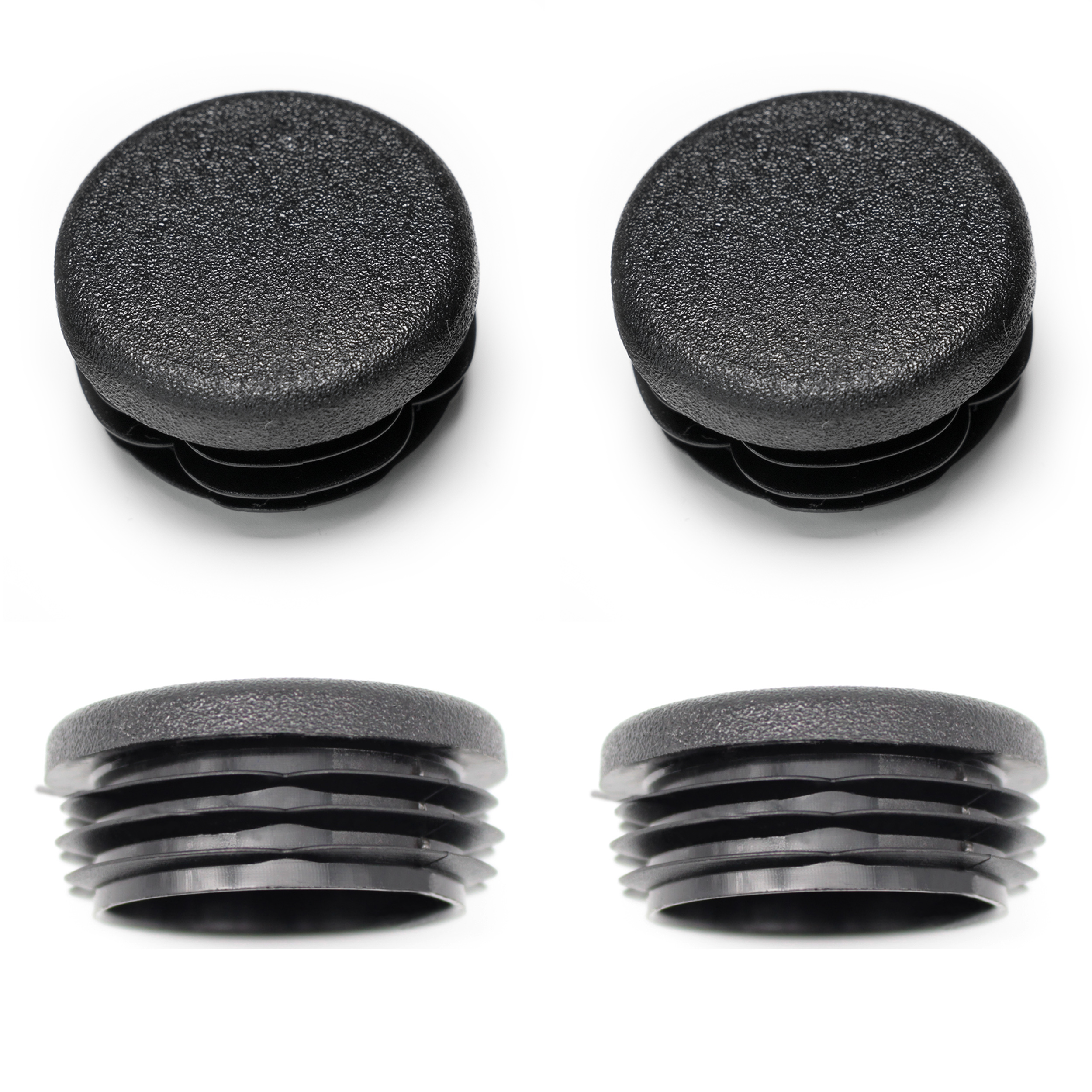

Lamellenstopfen für Rundrohr
Beschreibung
- Die Stopfen sind für den Einsatz in Rohren oder gleichwertigen Bohrungen mit freiem Durchgang entsprechend der lichten Nennweite von mindestens Schaftlänge vorgesehen.
- Aus produktionstechnischen Gründen kann ein Restanguss die Schaftlänge überragen.
- Material und Ausführung des Schaftes stellen den Halt gegen Herausfallen und eine ausreichend leichtgängige Montage sicher.
- Für den Einsatz als Gleiter (begrenzte Scherfestigkeit) und für eine ausreichend leichtgängige Montage in Rohren größerer Wandstärken empfiehlt sich eine Anfasung des Rohrinnendurchmessers (ca. 0,3 - 0,5 x 60°).
- Die Lamellen sind geschlossen oder unterbrochen.
- Die Anzahl der Lamellen je Stopfen variiert zwischen 2-4 Lamellen.
Variantenübersicht
* Alle Größenangaben in mm. Klicken Sie auf eine Variante (▶), um Details und Bestelloptionen anzuzeigen.
| Beschreibung | Für Rohraußenmaß (mm) | geeignete Wandstärke (mm) | |
|---|---|---|---|
| GL 10 x 0,8-1,5 | 10 | 0,8-1,5 | |
|
|
|||
| GL 12 x 0,8-2 | 12 | 0,8-2 | |
|
|
|||
| GL 13 x 0,8-2 | 13 | 0,8-2 | |
|
|
|||
| GL 14 x 0,8-2 | 14 | 0,8-2 | |
|
|
|||
| GL 15 x 0,8-2 | 15 | 0,8-2 | |
|
|
|||
| GL 16 x 0,8-2 | 16 | 0,8-2 | |
|
|
|||
| GL 18 x 0,8-2,5 | 18 | 0,8-2,5 | |
|
|
|||
| GL 18 x 0,25-1,5 | 18 | 0,25-1,5 | |
|
|
|||
| GL 18 x 2,5-3,5 | 18 | 2,5-3,5 | |
|
|
|||
| GL 19 x 0,8-2,5 | 19 | 0,8-2,5 | |
|
|
|||
| GL 20 x 0,8-2,5 | 20 | 0,8-2,5 | |
|
|
|||
| GL 21 x 0,8-2,5 | 21 | 0,8-2,5 | |
|
|
|||
| GL 22 x 0,8-3 | 22 | 0,8-3 | |
|
|
|||
| GL 22 x 2-4 | 22 | 2-4 | |
|
|
|||
| GL 23 x 0,8-3 | 23 | 0,8-3 | |
|
|
|||
| GL 24 x 0,8-2,5 | 24 | 0,8-2,5 | |
|
|
|||
| GL 25 x 1-3 | 25 | 1-3 | |
|
|
|||
| GL 25 x 3-5 | 25 | 3-5 | |
|
|
|||
| GL 26 x 0,8-3 | 26 | 0,8-3 | |
|
|
|||
| GL 27 x 0,8-3 | 27 | 0,8-3 | |
|
|
|||
| GL 28 x 0,8-2,5 | 28 | 0,8-2,5 | |
|
|
|||
| GL 30 x 0,8-2,5 | 30 | 0,8-2,5 | |
|
|
|||
| GL 30 x 2,5-4,5 | 30 | 2,5-4,5 | |
|
|
|||
| GL 32 x 0,8-3 | 32 | 0,8-3 | |
|
|
|||
| GL 32 x 2,5-4,5 | 32 | 2,5-4,5 | |
|
|
|||
| GL 34 x 0,8-3 | 34 | 0,8-3 | |
|
|
|||
| GL 34 x 3,5-4 | 34 | 3,5-4 | |
|
|
|||
| GL 35 x 1-3 | 35 | 1-3 | |
|
|
|||
| GL 35 x 3-5 | 35 | 3-5 | |
|
|
|||
| GL 36 x 1-3 | 36 | 1-3 | |
|
|
|||
| GL 37 x 1-3 | 37 | 1-3 | |
|
|
|||
| GL 38 x 1-3 | 38 | 1-3 | |
|
|
|||
| GL 38 x 3-5 | 38 | 3-5 | |
|
|
|||
| GL 40 x 1-3 | 40 | 1-3 | |
|
|
|||
| GL 40 x 3-5 | 40 | 3-5 | |
|
|
|||
| GL 42 x 0,8-2,5 | 42 | 0,8-2,5 | |
|
|
|||
| GL 42 x 2,5-5 | 42 | 2,5-5 | |
|
|
|||
| GL 43 x 2-2,5 | 43 | 2-2,5 | |
|
|
|||
| GL 43 x 3-3,5 | 43 | 3-3,5 | |
|
|
|||
| GL 44,5 x 1,2-3,2 | 44,5 | 1,2-3,2 | |
|
|
|||
| GL 45 x 0,8-3 | 45 | 0,8-3 | |
|
|
|||
| GL 45 x 3-5 | 45 | 3-5 | |
|
|
|||
| GL 46 x 1,5-3,5 | 46 | 1,5-3,5 | |
|
|
|||
| GL 48,4 x 1,2-3,6 | 48,4 | 1,2-3,6 | |
|
|
|||
| GL 48,4 x 2,5-5,2 | 48,4 | 2,5-5,2 | |
|
|
|||
| GL 50 x 1-2,5 | 50 | 1-2,5 | |
|
|
|||
| GL 50 x 2,5-4,5 | 50 | 2,5-4,5 | |
|
|
|||
| GL 50 x 4,5-6,5 | 50 | 4,5-6,5 | |
|
|
|||
| GL 50,8 x 1,2-3 | 50,8 | 1,2-3 | |
|
|
|||
| GL 52 x 1,5-3,5 | 52 | 1,5-3,5 | |
|
|
|||
| GL 55 x 1-3 | 55 | 1-3 | |
|
|
|||
| GL 55 x 3-5 | 55 | 3-5 | |
|
|
|||
| GL 57,2 x 1,2-2,7 | 57,2 | 1,2-2,7 | |
|
|
|||
| GL 60 x 1-3 | 60 | 1-3 | |
|
|
|||
| GL 60 x 3-5 | 60 | 3-5 | |
|
|
|||
| GL 63,5 x 1,5-3,5 | 63,5 | 1,5-3,5 | |
|
|
|||
| GL 65 x 1,5-3,5 | 65 | 1,5-3,5 | |
|
|
|||
| GL 65 x 3-5 | 65 | 3-5 | |
|
|
|||
| GL 70 x 1-3,5 | 70 | 1-3,5 | |
|
|
|||
| GL 70 x 2-4,5 | 70 | 2-4,5 | |
|
|
|||
| GL 75 x 1-3,5 | 75 | 1-3,5 | |
|
|
|||
| GL 75 x 3-5 | 75 | 3-5 | |
|
|
|||
| GL 76,2 x 1,5-3,5 | 76,2 | 1,5-3,5 | |
|
|
|||
| GL 76,2 x 3,5-6 | 76,2 | 3,5-6 | |
|
|
|||
| GL 80 x 1,5-3 | 80 | 1,5-3 | |
|
|
|||
| GL 80 x 3-5,5 | 80 | 3-5,5 | |
|
|
|||
| GL 82,6 x 2-4,5 | 82,6 | 2-4,5 | |
|
|
|||
| GL 85 x 1,5-4 | 85 | 1,5-4 | |
|
|
|||
| GL 85 x 3,5-6 | 85 | 3,5-6 | |
|
|
|||
| GL 88,9 x 1,8-4 | 88,9 | 1,8-4 | |
|
|
|||
| GL 88,9 x 3,5-6 | 88,9 | 3,5-6 | |
|
|
|||
| GL 90 x 1,5-4 | 90 | 1,5-4 | |
|
|
|||
| GL 90 x 2,5-5 | 90 | 2,5-5 | |
|
|
|||
| GL 95 x 1,5-4 | 95 | 1,5-4 | |
|
|
|||
| GL 100 x 1,5-4 | 100 | 1,5-4 | |
|
|
|||
| GL 100 x 4-6,5 | 100 | 4-6,5 | |
|
|
|||
| GL 100 x 6,5-9 | 100 | 6,5-9 | |
|
|
|||
| GL 101,6 x 3,6-5 | 101,6 | 3,6-5 | |
|
|
|||
| GL 102 x 2-4 | 102 | 2-4 | |
|
|
|||
| GL 105 x 2-4,5 | 105 | 2-4,5 | |
|
|
|||
| GL 108 x 2,5-4,5 | 108 | 2,5-4,5 | |
|
|
|||
| GL 110 x 2-4,5 | 110 | 2-4,5 | |
|
|
|||
| GL 114,3 x 3,2-5,5 | 114,3 | 3,2-5,5 | |
|
|
|||
| GL 120 x 2-4 | 120 | 2-4 | |
|
|
|||
| GL 125 x 1-4 | 125 | 1-4 | |
|
|
|||
| GL 125 x 4-7,5 | 125 | 4-7,5 | |
|
|
|||
| GL 127 x 2-5 | 127 | 2-5 | |
|
|
|||
| GL 127 x 5-8,5 | 127 | 5-8,5 | |
|
|
|||
| GL 130 x 2-6 | 130 | 2-6 | |
|
|
|||
| GL 133 x 2-6 | 133 | 2-6 | |
|
|
|||
| GL 140 x 2-6,5 | 140 | 2-6,5 | |
|
|
|||
| GL 150 x 2-6 | 150 | 2-6 | |
|
|
|||
| GL 152,4 x 3,2-7,5 | 152,4 | 3,2-7,5 | |
|
|
|||
| GL 159 x 2-6,5 | 159 | 2-6,5 | |
|
|
|||
| GL 160 x 2,5-7 | 160 | 2,5-7 | |
|
|
|||
| GL 165,1 x 3,2-7,5 | 165,1 | 3,2-7,5 | |
|
|
|||
| GL 168,3 x 2-6,5 | 168,3 | 2-6,5 | |
|
|
|||
| GL 177,8 x 3,2-8 | 177,8 | 3,2-8 | |
|
|
|||
| GL 193,7 x 2,9-7 | 193,7 | 2,9-7 | |
|
|
|||
| GL 219,1 (220) x 3,2-6,5 | 219,1 | 3,2-6,5 | |
|
|
|||
| GL 240 x 4,5-8 | 240 | 4,5-8 | |
|
|
|||
| GL 260 x 4,5-8 | 260 | 4,5-8 | |
|
|
|||
| GL 273 x 2,9-6 | 273 | 2,9-6 | |
|
|
|||
